Szafa klimatyzacji precyzyjnej seria SmartCool
o wydajności chłodniczej od 11 kW do 233 kW
Zwycięzca “Datacentre Cooling Product of the Year” ubiegłorocznego “DCS (Data Center Solutions) Awards”, “Commercial Building Services Product” roku 2014 oraz “H&V News Awards”. SmartCool™ został stworzony jako odpowiedź na zapotrzebowanie na wyjątkowo sprawny dedykowany system klimatyzacji precyzyjnej, zasilany wodą lodową, który dostarcza ekstremalnie cichą i precyzyjną klimatyzację dla krytycznych aplikacji (centra danych).
W porównaniu do urządzeń konkurencji, SmartCool ™ CW oferuje do 30% więcej chłodu kW/ m² , zajmując przy tym minimalną ilość miejsca w cennej przestrzeni IT.
Zastosowanie innowacyjnej technologii umożliwia SmartCool™ cichą i precyzyjną kontrolę temperatury, wilgotności oraz jakości powietrza w pomieszczeniu. Dzięki czemu wrażliwe systemy pracujące w centrach danych lub innych krytycznych aplikacjach, mogą skutecznie i niezawodnie funkcjonować przez 24 godziny 7 dni w tygodniu.
Optymalizacja wyboru jednostki
SmartCool ™ gwarantuje elastyczność w optymalnym doborze rozwiązania dla konkretnego projektu bez względu na to czy dotyczy to nowego czy modernizowanego obiektu.
Wybór spośród 150 modeli dostępnych:
- W 8 typach systemów
- W 17 rozmiarach obudów
- Z Pojedynczym lub podwójnym obiegu chłodniczym wyposażonym w: DX chłodzony powietrzem (16 kW – 137 kW); DX chłodzony wodą (60 kW – 137 kW); zasilany wodą lodową (11 kW – 233 kW)
Sprawność
- EER do 52,4 (SN06D010-C000-0)
- Do 46% oszczędności energii w wariancie free coolingu „dual cool” (z podwójnym układem chłodniczym)
- Do 88% oszczędności pobieranej mocy - z ponownym nagrzewaniem gorącym gazem
- EER do 38% wyższy, w stosunku do poprzedniej generacji szaf klimatyzacji precyzyjnej
Elastyczność
- Do sześciu stopni chłodzenia DX( modele z pojedynczym i podwójnym obiegiem chłodniczym )gwarantuje wysoki poziom kontroli wydajności
- 30-90 Hz sprężarki inwerterowe zapewniają 17-100% modulowanej wydajności chłodniczej
- Aby zaoszczędzić cenne miejsce możliwe jest zastosowanie modeli o wydajności w przedziale16 kW- 60 kW zapewniających o 17% większe chłodzenie kW/m²
Koszty operacyjne
- Modele o wydajności w przedziale 16 kW- 60 kW zostały włączone do brytyjskiej rządowej listy urządzeń energooszczędnych ETL* (Energy Technology List) - www.eca.gov.uk
- Modele z free coolingiem „dual cool” (z podwójnym układem chłodniczym) w porównaniu do modeli ze standardowym system DX są w stanie zmniejszyć emisję CO2 do 31000 kg
- Dokładne dostosowanie wydajności urządzenia zapewnia w ciągu roku 10% mniejsze koszty eksploatacyjne (w porównaniu do konkurencyjnej jednostki wyposażonej w sprężarki o stałej prędkości obrotowej)
Jakość/ Niezawodność
- Możliwość automatycznego przełączania w wariancie „dual cool” (z podwójnym układem chłodniczym)
- Ciągła kontrola ciśnienia –adaptacja do zmian w przestrzeni „gorącego” oraz „zimnego korytarza”
Parametry
- Czynnik chłodniczy R410A
- Szafy klimatyzacji precyzyjne są dostępne z pojedynczym lub podwójnym układem chłodniczym, rozróżniamy: chłodzone powietrzem DX ( 16 kW – 137 kW), chłodzone wodą ( 60 kW – 137 kW), zasilane wodą lodową (11 kW – 233 kW)
- Konfiguracja z nawiewem dołem
- Do 6 stopni chłodzenia z użyciem podwójnej sprężarki spiralnej DX
- Wentylatory AC z napędem bezpośrednim oraz możliwością regulacji prędkości obrotowej

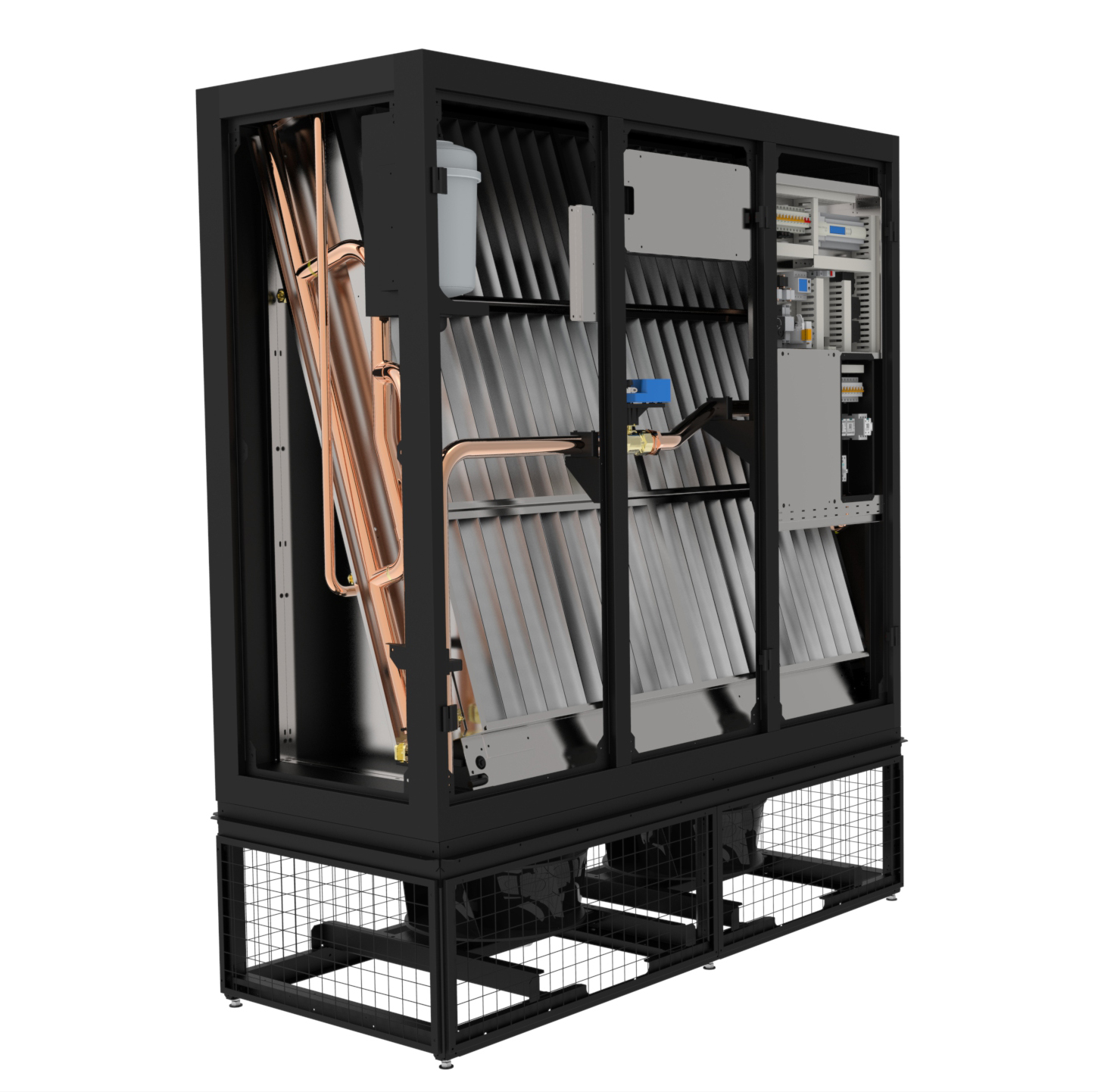

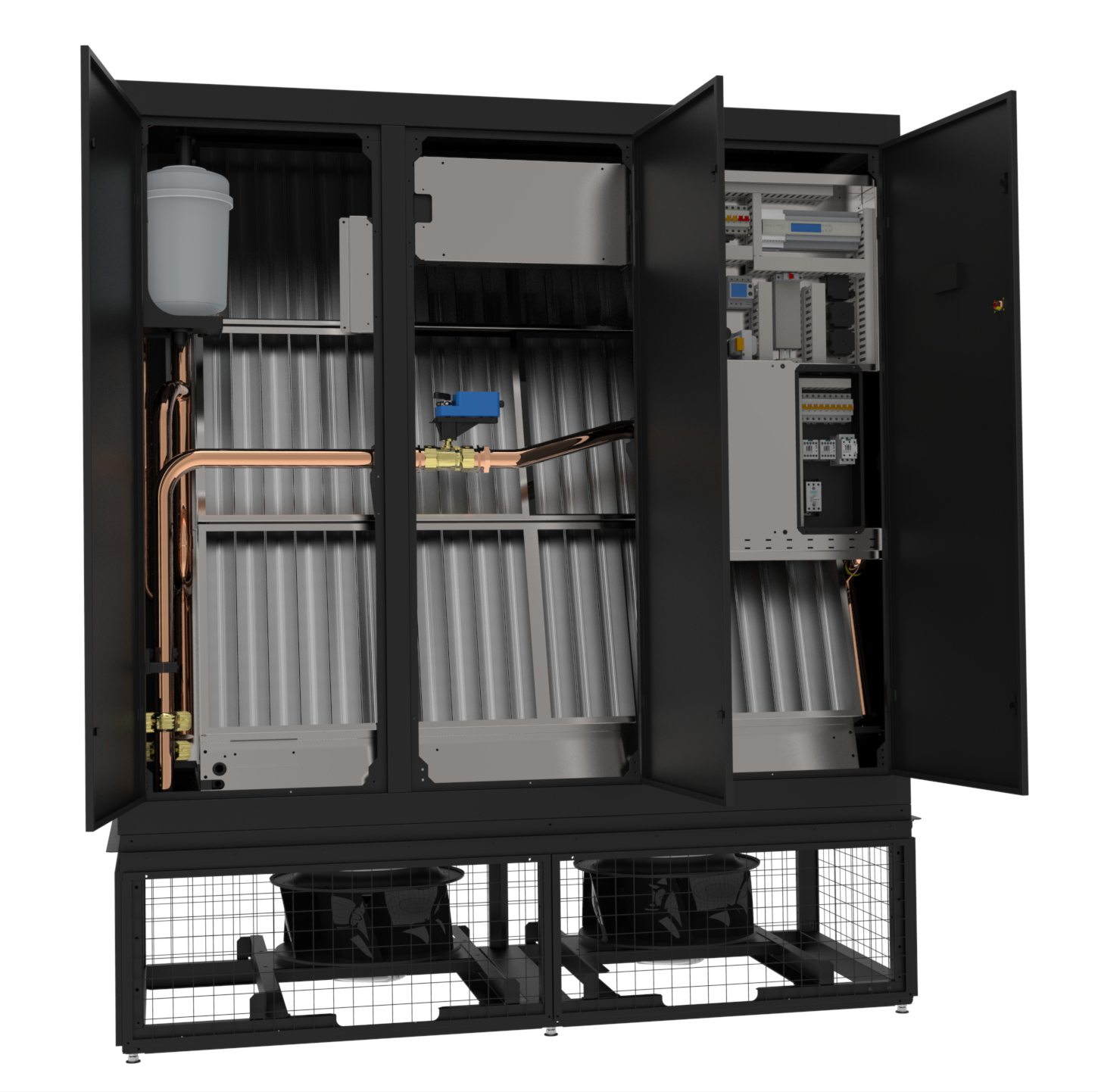

- Wersja SD wyposażona została w wentylatory EC z silnikami elektronicznie komutowanymi, znajdującymi się w dolnej części szafy. Takie rozwiązanie pozwala na umieszczenia ich w przestrzeni podpodłogowej, dzięki czemu można w pełni korzystać z dostępnej wysokości urządzenia

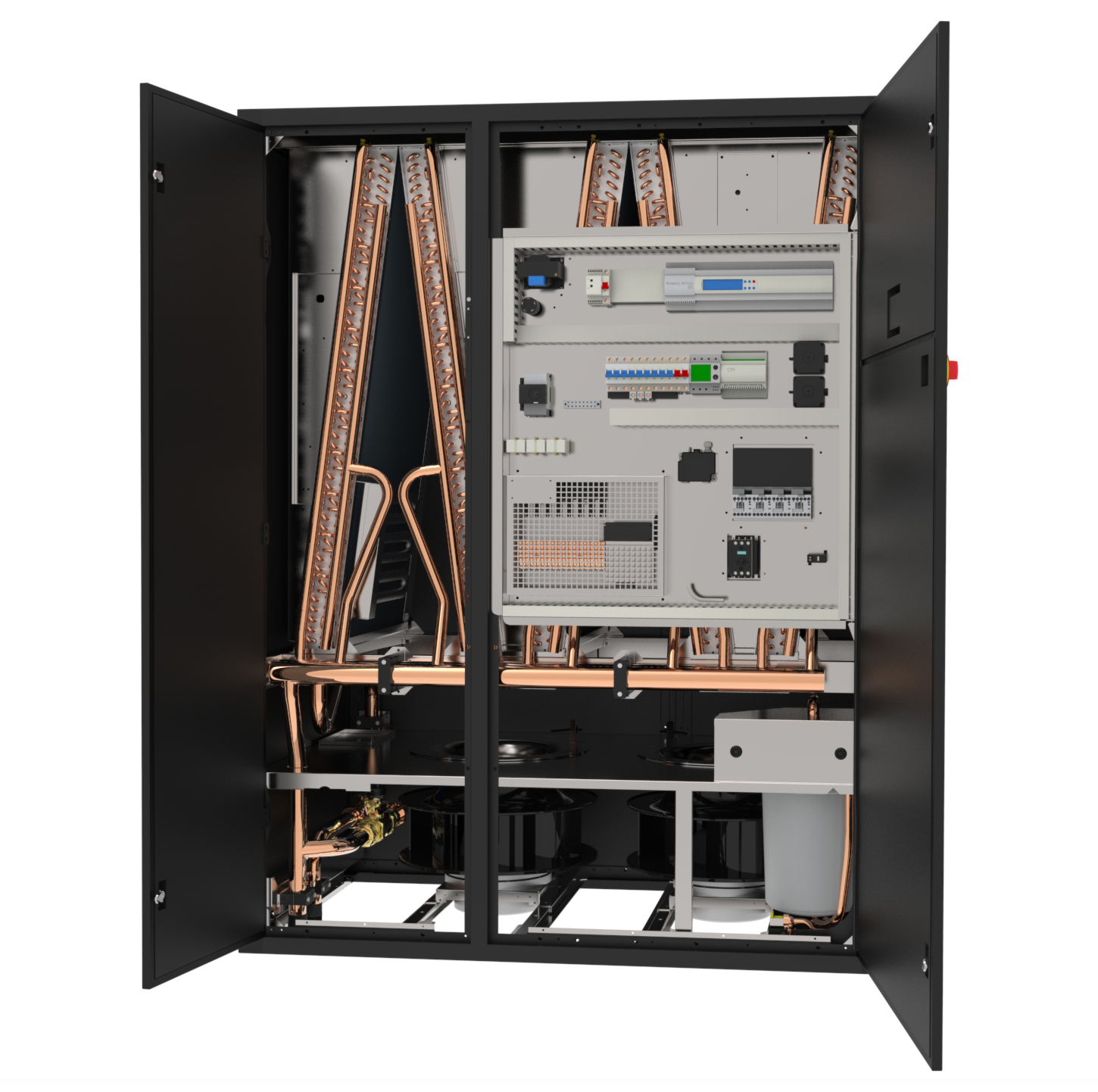

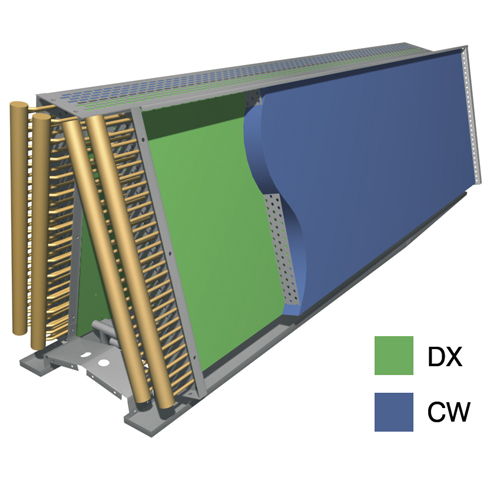

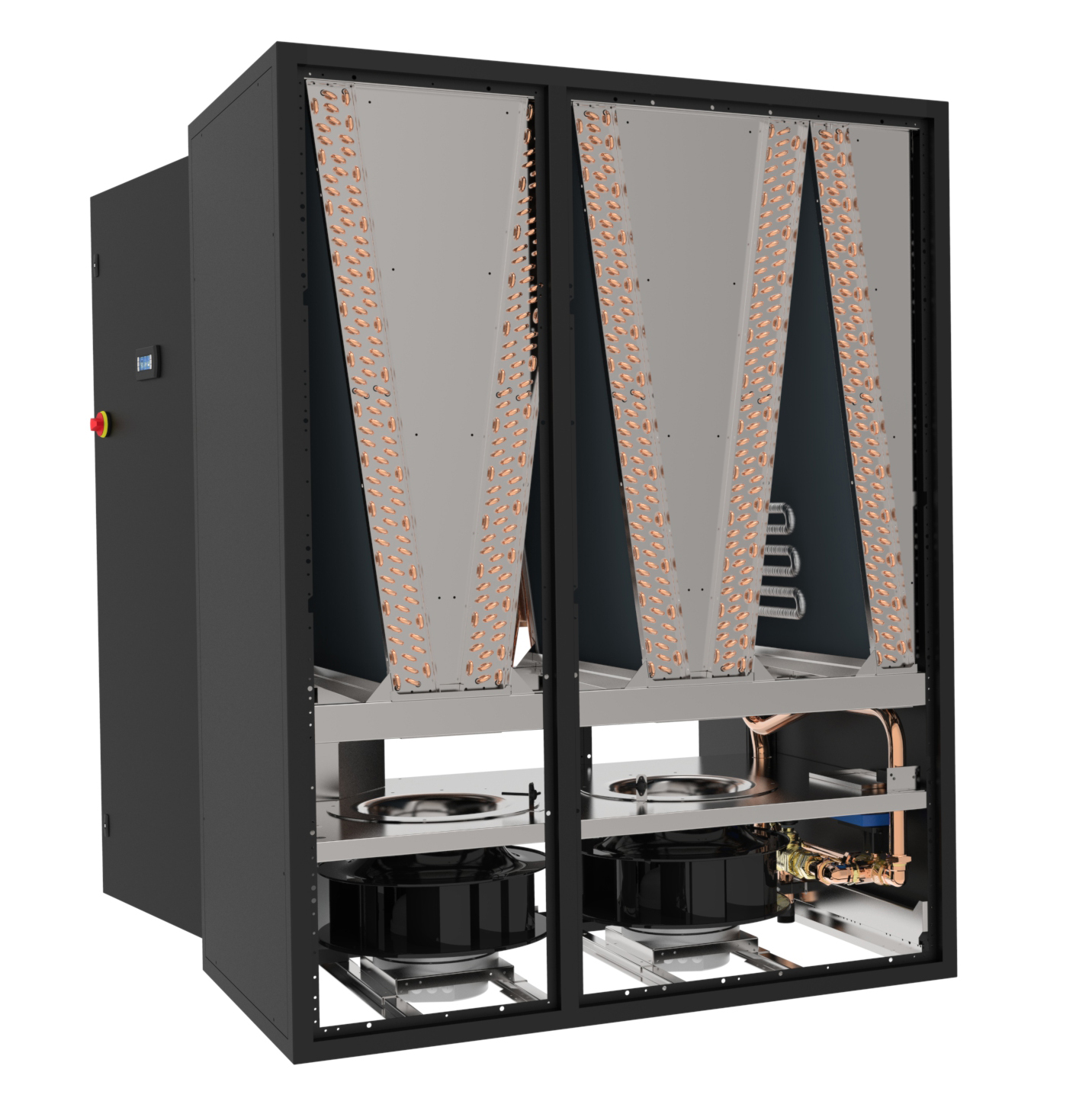

- Jednostki w wersjach SN/ SR (11-90 kW) używają innowacyjnego ustawienia wymiennika ciepła w ramie typu V
Opcje
- Automatyczna regulacja ilości powietrza
- Wysokosprawny proces osuszania
- Zwiększona nawet do 30% sprawność systemu z elektronicznymi zaworami rozprężnymi
- Ogrzewanie elektryczne sterowane tyrystorem dla uzyskania precyzyjnej kontroli
- Technologię ssawnego zaworu dławiącego dla płynnej regulacji wydajności
- Podwójne zasilanie dla uzyskania redundancji i elastyczności
- Optymalizacja pod katem zastosowania wentylatorów EC z silnikami elektronicznie komutowanymi
*Energy Technology List - www.eca.gov.uk
