Centrale wentylacyjne serii UTH
o przepływie powietrza od 1500 m3/h do 80000 m3/h

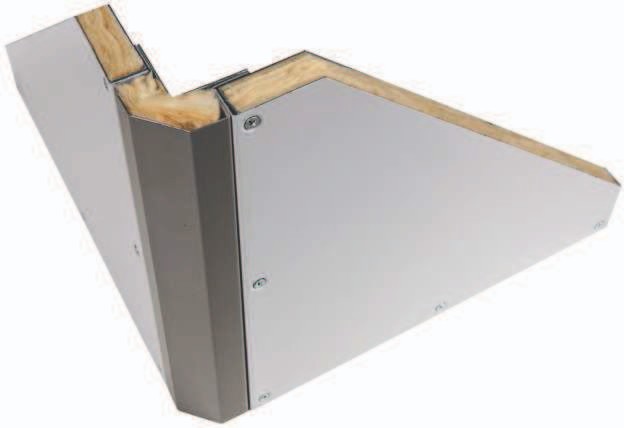

Wszystkie centrale wentylacyjne wykonywane są w technologii BBT (Block - Bridge Technology). Narożniki obudowy wykonane są z izolowanych termicznie profili, które zapobiegają powstawaniu mostków cieplnych. Poszczególne jednostki stanowią kompatybilne ze sobą moduły/ sekcje, które można dowolnie konfigurować. Takie rozwiązanie zapewnia ogromną elastyczność oraz pozwala dopasować jednostkę do wymagań klienta.
- Urządzenia dostępne z wentylatorem w wersji „L” (Low static pressure- z niskim ciśnieniem statycznym od 30 Pa do 1000 Pa), wersji „M” (Medium static pressure- ze średnim ciśnieniem statycznym od 30Pa do 1500Pa) oraz w wersji „H” (High static pressure- z wysokim ciśnieniem statycznym od 600Pa do 2500 Pa). Wentylator wyposażony jest w 3-fazowy silnik (400 V AC) z przekładnią pasową
- Centrale dostępne również z wentylatorem w wersji „D” z jednofazowym silnikiem z napędem bezpośrednim (4- lub 6-biegunowym)
- Elastyczny wybór sekcji grzania / chłodzenia: nagrzewnica wodna, nagrzewnica gazowa, nagrzewnica parowa*, nagrzewnica elektryczna, chłodnica wodna oraz chłodnica freonowa*
- Dostępne 3 rodzaje obudów – wykonane z blachy ocynkowanej („Z”), z pomalowanej blachy („P”) oraz z płyt warstwowych („K”)
- Duży wybór sekcji, akcesoriów, konfiguracji poziomych / pionowych oraz wielkości gwarantuje wysoką elastyczność doboru centrali wentylacyjnej
Przykładowe konfiguracje standardowe:

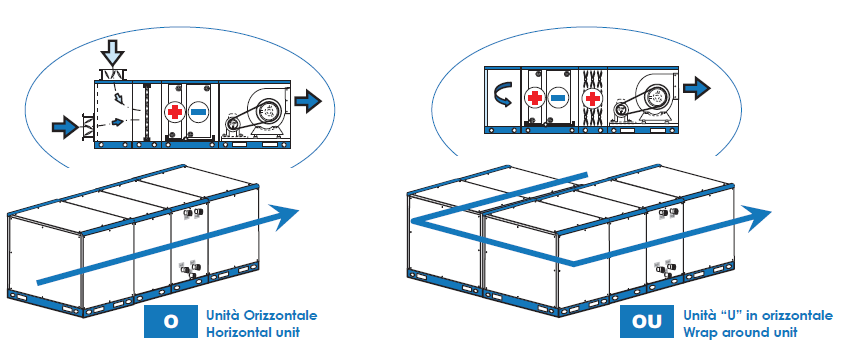

- Pozioma

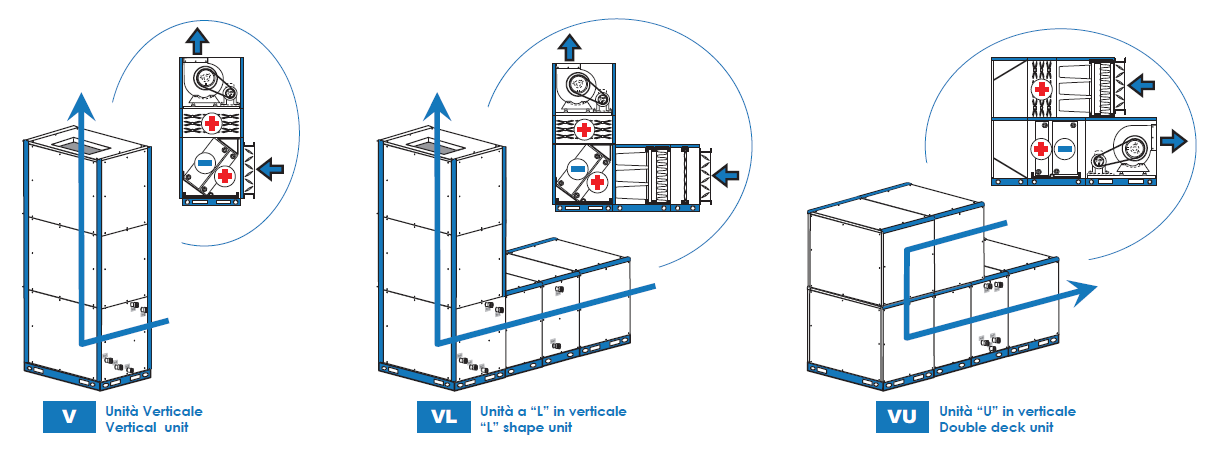

- Pionowa
Parametry
- Przepływ powietrza od 1500 m3/h do 80000 m3/h
- Wydajność chłodnicza od 5,2 kW do 648,0 kW
- Wydajność grzewcza od 13,6 kW do 1204,0 kW (z nagrzewnicą wodną)
- Wydajność grzewcza od 31,2 kW do 1260,0 kW (z nagrzewnicą gazową)
- Modułowa konstrukcja
Opcje
- Typoszereg składa się z 12 wielkości urządzeń
- Dostępne 3 rodzaje obudów
Nagrzewnica gazowa (dostępnych 5 typów w wersji pionowej i poziomej) o wyjściowej mocy grzewczej od 31,2 kW do 1260,0 kW
- GH – ME1 tradycyjny moduł nagrzewnicy gazowej z możliwością pracy w zakresie od 100% do powyżej 60% nominalnej mocy grzewczej (minimalna temperatura powietrza wlotowego 5 oC). Moduł przeznaczony głównie do ogrzewania dużych przestrzeni (hale produkcyjne)
- GH – ME2 moduł nagrzewnicy gazowej przystosowany do pracy jako kondensacyjna nagrzewnica gazowa. W połączeniu z palnikiem z płynną regulacją grzewczą, pozwala na pracę poniżej 60% nominalnej mocy grzewczej. Możliwość pracy w niskich temperaturach powietrza wlotowego (do -60 oC)
- GH – ME3 moduł nagrzewnicy gazowej dla średnich i wysokich temperatur, przeznaczony głównie do aplikacji przemysłowych (suszarnie). Maksymalna temperatura powietrza wlotowego 110 oC, zakres pracy nagrzewnicy gazowej od 100% do powyżej 60% nominalnej mocy grzewczej
- GH – ME4 moduł nagrzewnicy gazowej przeznaczony do specjalnych aplikacji (dla wysokich temperatur)
- GH – ME5 moduł „HT” nagrzewnicy gazowej przeznaczony do specjalnych aplikacji (dla wysokich temperatur)
Więcej informacji na temat nagrzewnic gazowych w „Moduły nagrzewnic gazowych oraz nagrzewnice gazowe stacjonarne serii GH”
Nagrzewnica elektryczna
- Ilość nagrzewnic elektrycznych jest określana w zależności od mocy oraz liczby stopni grzania (każdy stopień grzania nagrzewnicy elektrycznej musi posiadać termostat bezpieczeństwa z automatycznym resetem)
- Zasilanie (w zależności od wymagań): jednofazowe, 230 V AC, 50 Hz lub trójfazowe (+N), 400 V AC, 50Hz
- Moc grzewcza od 3 kW do 99 kW
Chłodnica wodna o wydajności chłodniczej od 5,2 kW do 648,0 kW
Nagrzewnica wodna o wydajności grzewczej od 13,6 kW do 1204,0 kW
Jako opcja oferujemy także wersje wyposażone w nagrzewnice parowe i chłodnice freonowe.
