Moduły grzewcze gazowe oraz nagrzewnice gazowe stacjonarne serii GH
o przepływie powietrza od 2000 m3/h do 80000 m3/h i wydajności grzewczej od 34 kW do 1400 kW

Serie GH stanowią niezależne moduły „GH-ME” oraz nagrzewnice stacjonarne (pionowe i poziome). Modele GH-ME to idealne rozwiązanie dla obiektów usługowych jak np. pralnie w których zainstalowana jest linia suszenia odzieży, przemysłowych np. w procesie sterylizacji czy w procesie suszenia żywności. Moduły nagrzewnic gazowych nadają się również do zastosowania w rooftop-ach i centralach wentylacyjnych, jako klasyczna sekcja z nagrzewnicą gazową. Serię GH stanowią kompatybilne ze sobą moduły / sekcje, które można dowolnie konfigurować. Takie rozwiązanie zapewnia ogromną elastyczność oraz pozwala dopasować jednostkę do wymagań klienta.

  • Urządzenia serii GH dostępne z wentylatorem w wersji „L” (Low static pressure- z niskim ciśnieniem statycznym od 30 Pa do 1000 Pa), wersji „M” (Medium static pressure- ze średnim ciśnieniem statycznym od 30 Pa do 1500 Pa) oraz w wersji „H” (High static pressure- z wysokim ciśnieniem statycznym od 600 Pa do 2500 Pa). Wentylator wyposażony jest w 3-fazowy silnik (400 Vac) z przekładnią pasową
  • Urządzenia dostępne również z wentylatorem w wersji „D” z jednofazowym silnikiem z napędem bezpośrednim (4- lub 6-biegunowym) – dla modeli o niższej wydajności
  • Duży wybór sekcji, akcesoriów, konfiguracji poziomych/pionowych oraz wielkości gwarantuje wysoką elastyczność doboru odpowiedniego urządzenia
Parametry
  • Przepływ powietrza od 2000 m3/h do 80000 m3/h
  • Wyjściowa wydajność grzewcza od 31,2 kW do 1260,0 kW
  • Modułowa konstrukcja


Opcje
  • Typoszereg składa się z 20 wielkości urządzeń
  • Obudowy dostępne są w 10 wielkościach oraz w 5 rodzajach

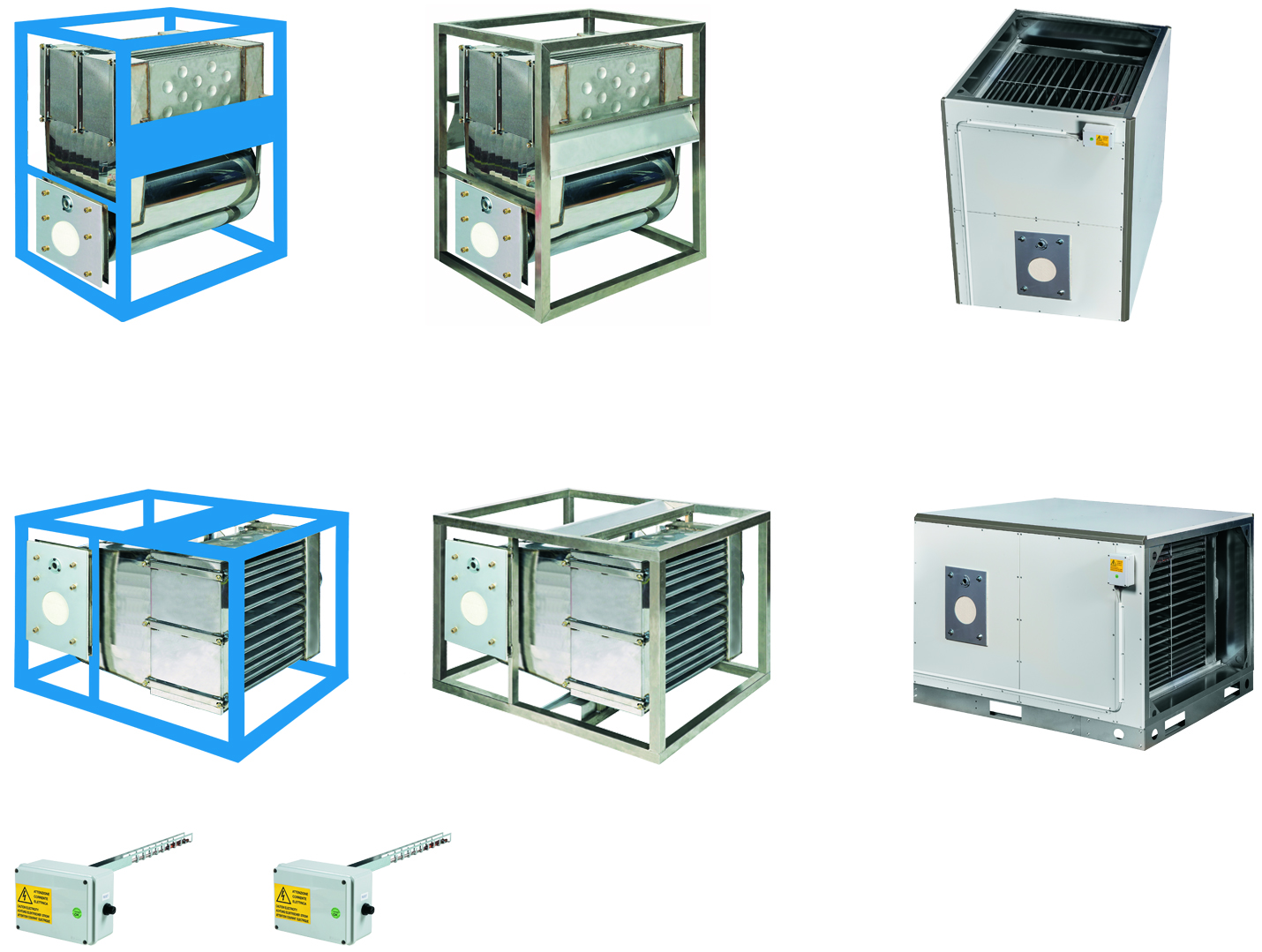

Nagrzewnica gazowa (dostępnych 5 typów w wersji pionowej i poziomej) o wyjściowej mocy grzewczej od 31,2 kW do 1260,0 kW
  • GH – ME1 tradycyjny moduł nagrzewnicy gazowej z możliwością pracy w zakresie od 100% do powyżej 60% nominalnej mocy grzewczej (minimalna temperatura powietrza wlotowego 5 oC). Moduł przeznaczony głównie do ogrzewania dużych przestrzeni (hale produkcyjne)
  • GH – ME2 moduł nagrzewnicy gazowej przystosowany do pracy jako kondensacyjna nagrzewnica gazowa. W połączeniu z palnikiem z płynną regulacją grzewczą, pozwala na pracę poniżej 60% nominalnej mocy grzewczej. Możliwość pracy w niskich temperaturach powietrza wlotowego (do -60 oC)
  • GH – ME3 moduł nagrzewnicy gazowej dla średnich i wysokich temperatur, przeznaczony głównie do aplikacji przemysłowych (suszarnie). Maksymalna temperatura powietrza wlotowego 110 oC, zakres pracy nagrzewnicy gazowej od 100% do powyżej 60% nominalnej mocy grzewczej
  • GH – ME4 moduł nagrzewnicy gazowej przeznaczony do specjalnych aplikacji (dla wysokich temperatur)
  • GH – ME5 moduł „HT” nagrzewnicy gazowej przeznaczony do specjalnych aplikacji (dla wysokich temperatur)


Moduły posiadają palniki do spalania każdego rodzaju paliwa:
  • Palniki do spalania metanu
  • Palniki do spalania gazu LPG, butanu, propanu itp.
  • Palniki do spalania ropy, oleju napędowego (diesla), oleju opałowego: BTZ (o zawartości siarki <1%), ATZ (o zawartości siarki <3%) itp.


Wszystkie nagrzewnice gazowe dostępne są z:
  • Możliwością pracy jednostopniowej typu: włącz / wyłącz
  • Możliwością pracy dwustopniowej
  • Płynną regulacją mocy grzewczej
  • Wszystkie akcesoria są dostępne jako opcja, takie rozwiązanie pozwala na elastyczny i bardziej precyzyjny dobór urządzenia lub systemu do wybranej aplikacji.
Przykładowe konfiguracje z modułami nagrzewnicy gazowej (GH-ME):

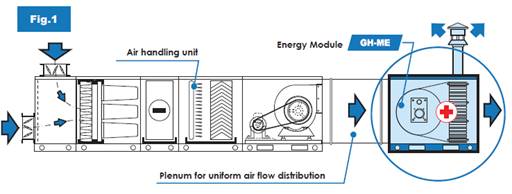

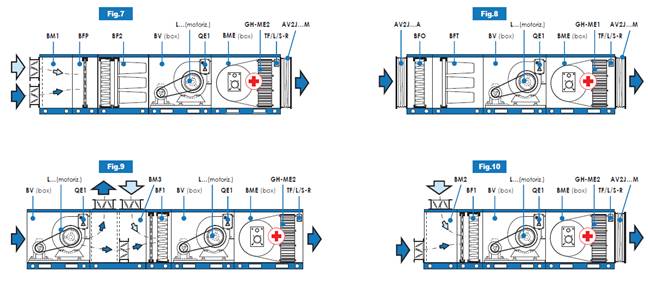

1. Dla central wentylacyjnych
...

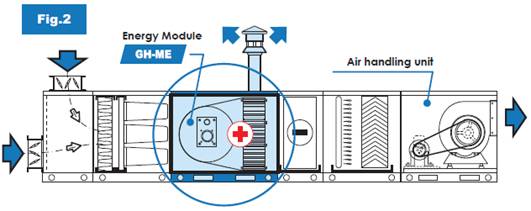

2. Dla central wentylacyjnych
...

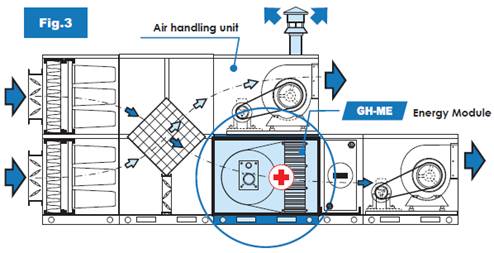

3. Dla central wentylacyjnych
...

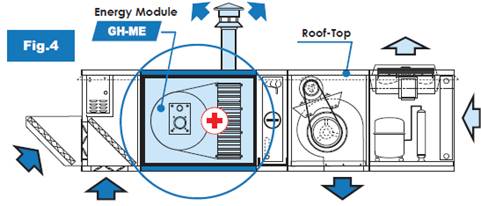

4. Dla rooftopów
...

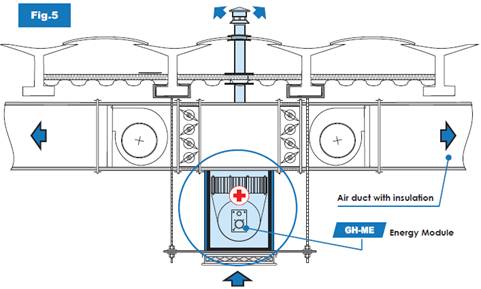

5. W instalacji wentylacyjnej
...
6. Przemysł - suszenie żywności
...

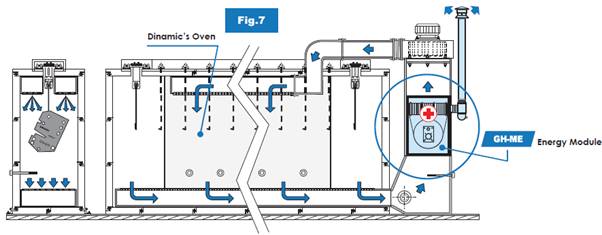

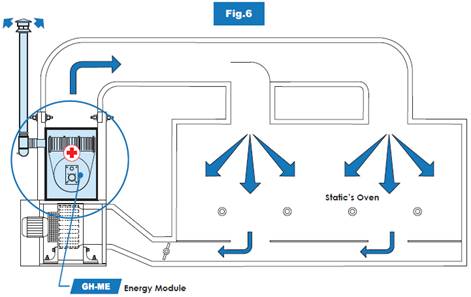

7. Przemysł – piece (suszarki) do wypalania farby proszkowej
...

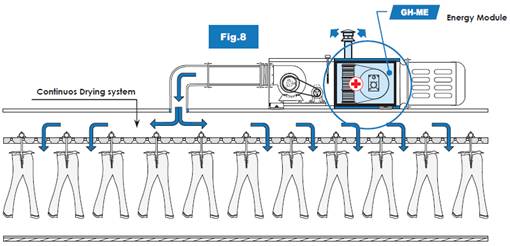

8. Obiekty usługowe – pralnie (suszenie odzieży)
...

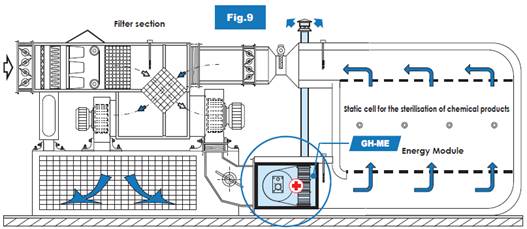

9. Przemysł – komory sterylizacji
...

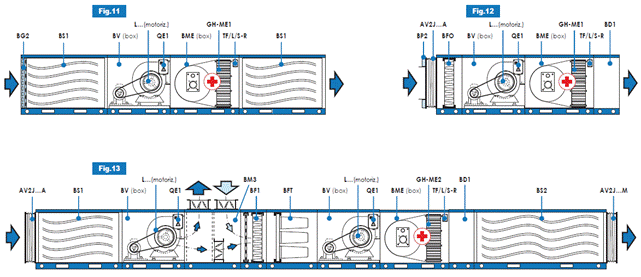

Przykładowe konfiguracje nagrzewnic gazowych stacjonarnych:

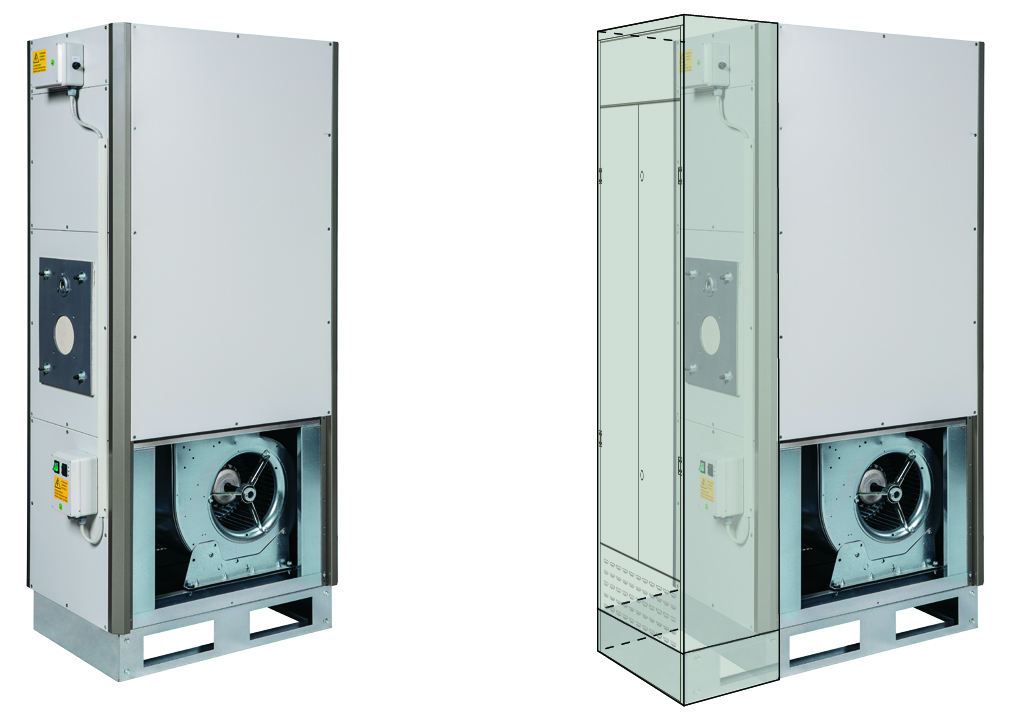

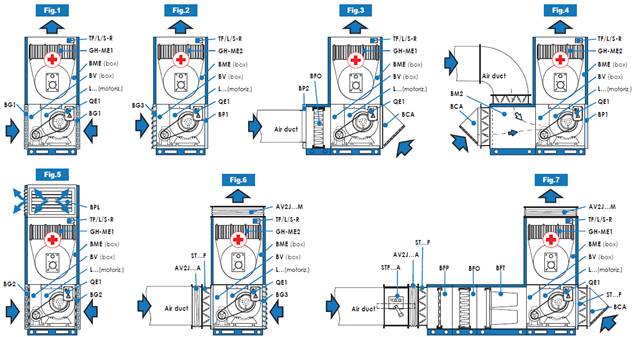

1. Wersje pionowe
...

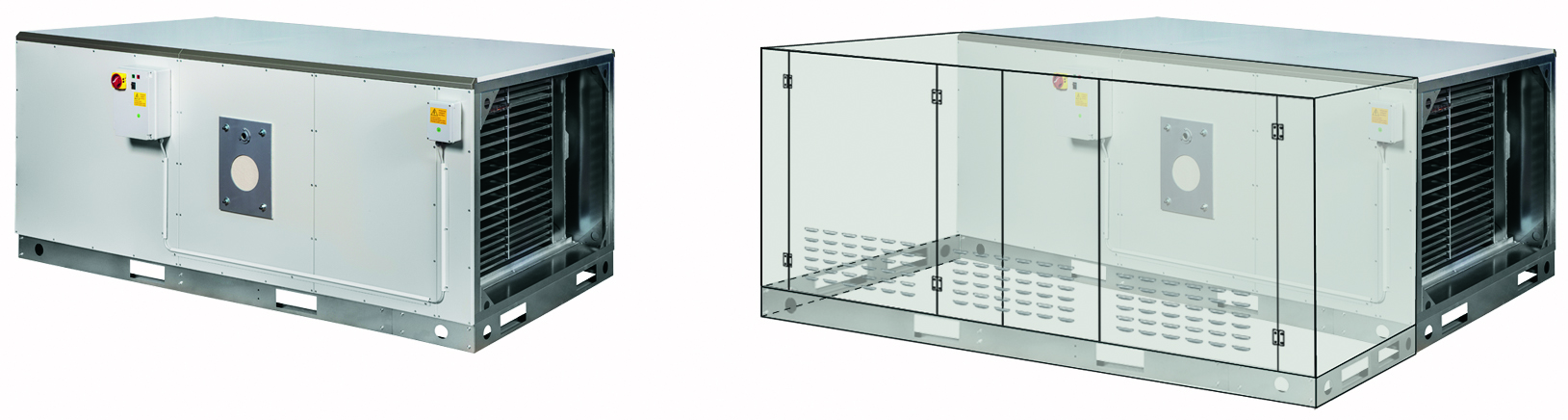

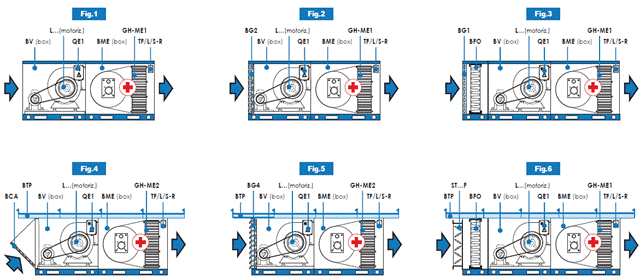

2. Wersje poziome
...
...
...

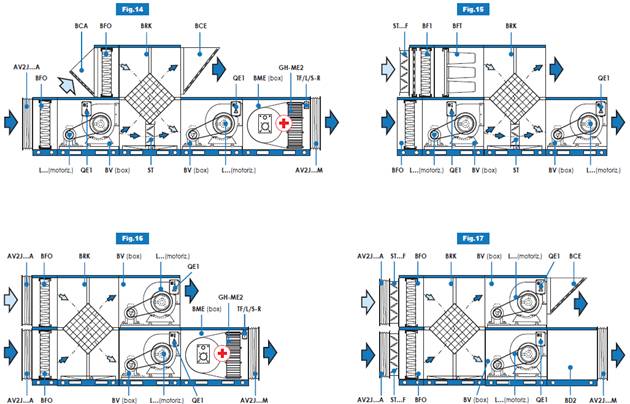

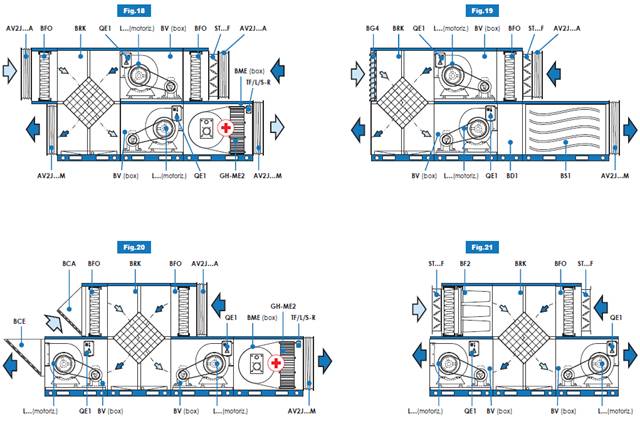

3. Wersje z odzyskiem ciepła
...
...
